北京朝阳电缆厂分享电缆故障检测和查找方法
作者:lfcxa 时间:2019-05-26
北京朝阳电缆厂分享电缆故障检测和查找方法北京朝阳电缆厂对于直接短路或电缆断开故障,可以用万用表直接测量和判断;对于非直接短路电缆故障和接地电缆故障,可以用兆欧表测量线芯之间或线芯与 信息摘要:

北京朝阳电缆厂分享电缆故障检测和查找方法

北京朝阳电缆厂

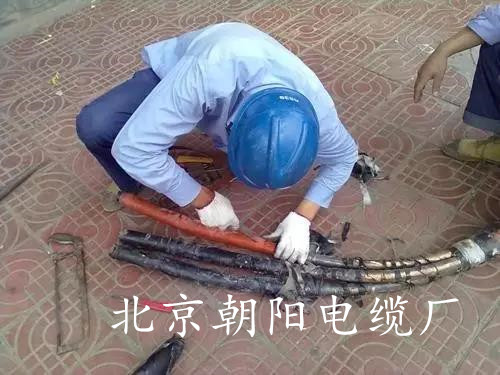

北京朝阳电缆厂对于直接短路或电缆断开故障,可以用万用表直接测量和判断;对于非直接短路电缆故障和接地电缆故障,可以用兆欧表测量线芯之间或线芯与地之间的绝缘电阻,北京朝阳电缆厂根据其电阻判断电缆故障的类型。值。下面是电缆故障检测的方法。

零电位法

零电位法也称为电位比较法。适用于短电缆芯对地故障。该方法简单、准确,不需要精密仪器和复杂的计算。测量原理如下:当电缆故障芯线与等长比较线平行时,当B、C两端施加电压ve时,电源在两根平行均匀电阻线的两端连接。此时,一根电阻线上任意点与另一根电阻线上相应点之间的电位差**为零,否则,电位差为零的两点**为相应点。北京朝阳电缆厂由于微电压表的负极接地,与电缆故障点等电位,当比较导体上微电压表的正极移到零位时,与电缆故障点等电位,即电缆故障点的对应点。S是单相开关,E是6E电池或四个1号干电池,G是直流微电压表。测量步骤如下:

1)首先将蓄电池E连接到B、C相线芯上,然后在地上敷设一根相当于故障电缆长度的比较导线S。导线应采用横截面相等的裸铜或铝导线,无中间接头。

2)将微电压表的负极接地,用较长的软电线连接正极。在已铺设的比较导线上滑动时,导线的另一端需要完全接触。

3)合上开关S,将软线端部滑到比较线上。当微电压表显示为零时,电缆故障点的位置即为位置。

高压电桥法

高压电桥法是用双臂电桥测量电缆芯的直流电阻,然后准确测量电缆的实际长度,根据电缆长度与电阻的比例关系,计算电缆故障点。对于直接短路或短路点接触电阻小于1的故障,判断误差一般小于3m,对于接触电阻大于1的故障,可采用增加电压烧毁的方法将电阻减小到小于1,然后用该方法进行测量。在测量电路时,首先测量芯线A和芯线B之间的电阻R 1,R 1=2Rx+R,其中Rx是从A相或B相到电缆故障点的单相电阻值,仅用于短触点的接触电阻。然后将电桥移到电缆的另一端,测量A1和B1芯之间的直流电阻值r2。则r2=2r(l-x)r,r(l-x)是从A1相或B1相线芯到电缆故障点的单相电阻值。测量完R1和R2后,根据图3所示的电路对B1和C1短路,测量B和C相磁芯之间的直流电阻,则组织的1/2为各相磁芯的电阻值。RL是RX R(L-X)。由此可以拥有故障点的接触电阻值:r=r1 r2-2rl表。因此,故障点两侧的芯线电阻值可以表示为:r x=(r1-r)/2,r(l-x)=(r2-r)。2。在确定Rx、R(L-x)和Rl三个值后,可根据比例公式计算电缆端部的距离x或(L-x):x=(Rx/Rl)l,(L-x)=(R(L-2)。通过测量电缆端部各相芯线的电容电流ia1、ib2和ic3,通过检查完整芯线与断芯线的电容比,初步确定大致的断开距离。

3)根据公式c=i/(2_-fu),北京朝阳电缆厂当正电压u和频率f不变时,c与i成正比,由于工频电压f(频率)不变,只要施加电压不变,电容与电流之比即为电容之比。如果电缆全长为L,芯线断点之间的距离为X,则IA/IC=L/X和X=(IC/IA)L。在测量过程中,只要电压恒定,电流表读数准确,电缆总长测量准确,测量误差相对较小。

声音测量方法

所谓的声音测量方法是基于故障电缆发出的声音。该方法对高压电缆芯绝缘层的闪络放电更为有效。本方法所用设备为直流耐压试验机。TB是高压试验变压器,C是高压电容器,VE是高压整流硅堆,R是限流电阻,Q是放电球间隙,L是电缆芯。当电容器C充电到一定电压值时,电缆故障芯上的球隙放电,电缆故障芯上的绝缘层放电,产生“滋补”火花放电声。对于明敷电缆,可通过听觉直接找到。如果是直埋电缆,**步是确定和标记电缆方向。搜索时,将捡拾器靠近地面并沿电缆缓慢移动。当“子、子”放电的噪声**时,电缆的故障点就在那里。使用这种方法时,**注意**。试验设备和电缆末端应设置专门的监视装置。北京朝阳电缆厂的电缆故障定位器不仅能测量声音,还能检测磁信号。信号强度可直接同步显示。它能更快、更准确地定位电缆故障点。


以上就是北京朝阳电缆厂小编为大家分享的-北京朝阳电缆厂分享电缆故障检测和查找方法-需要更多的电线电缆相关知识,欢迎访问北京朝阳电缆
